Ein Flachprofil ist an der Lasche an der Basis des Profils erkennbar. Diese Lasche wird unter einer Platte geklemmt. Das Profil wird durch diese Platte oder Leiste an der Innenseite der Kühlschranktür verschraubt, vernietet oder geklammert. In anderen Fällen wird die Dichtung selbst direkt an der Innenseite der Kühlschranktür angeschraubt.
Die meisten Flachprofile haben standardmäßig einen integrierten Magneten, erkennbar an der Ergänzung -M im Profilcode. Es gibt einige Flachprofile ohne Magnet, diese werden mit -R gekennzeichnet.
Benötigen Sie Hilfe bei der Suche nach dem richtigen Flachprofil?
Sie sind sich nicht sicher, welches Profil Sie benötigen? Suchen Sie nach Marke und Modell Ihrer Kühlung oder vergleichen Sie den Profilcode mit Ihrer vorhandenen Türdichtung. Sobald Sie das richtige Profil gefunden haben, können Sie mit dem Konfigurator sowohl die Farbe als auch die Abmessungen angeben, um den Preis direkt zu berechnen.
Wie funktioniert ein Flachprofil?
Die Lasche an der Basis des Profils wird unter einer Platte oder Leiste geklemmt, die dann an der Innenseite der Kühlschranktür verschraubt, vernietet oder geklammert wird. In anderen Fällen wird die Dichtung selbst direkt an der Innenseite der Tür verschraubt. Im Gegensatz zu Einsteckprofilen benötigen Sie für die Montage und den Austausch eines Flachprofils also immer Werkzeug, wie einen Schraubendreher, eine Nietzange oder eine Klammerpistole.
Wenn die zu ersetzende Türdichtung mit Nieten befestigt ist, müssen diese zuerst ausgebohrt werden. Wir empfehlen, sie danach mit Schrauben zu befestigen, damit der Austausch einfacher wird. Verwenden Sie Schrauben mit flachem Kopf.
Mit oder ohne Magnet

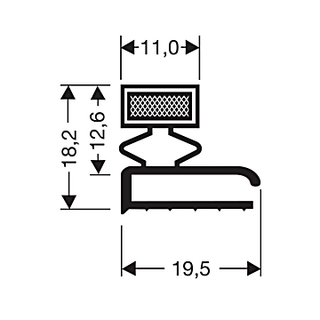

- -M: Profil mit standardmäßig integriertem Magnet. Sorgt für einen guten Verschluss am Türrahmen und ist die gängigste Ausführung.

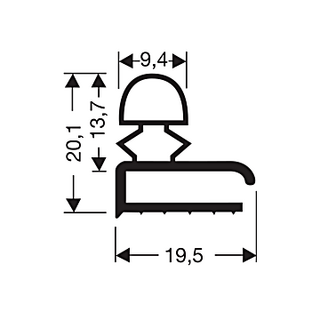

- -A oder -R: Profil ohne Magnet. Wird verwendet, wenn die Tür oder Schublade keinen Magnetverschluss verwendet oder wenn eine andere Verschlussmethode erforderlich ist.
Überprüfen Sie beim Austausch immer den alten Profilcode oder die genauen Abmessungen, damit das neue Profil dieselbe Passform und denselben Verschluss hat. Verwenden Sie hierfür gegebenenfalls die Seite Abmessungen von Türdichtungen.
Wo werden Flachprofile eingesetzt?
Flachprofile werden in Kühlschränken, Gefrierschränken, Kühlzellen und Schubladen eingesetzt. Es handelt sich meist um ältere Kühlgeräte, für die es oft nicht mehr möglich ist, eine Original-Türdichtung vom Hersteller zu bekommen. Die meisten neueren Kühlschränke sind mit einem Einsteckprofil ausgestattet, das einfacher zu ersetzen ist.
Finden Sie das richtige Flachprofil
DSU liefert Flachprofile in verschiedenen Größen und Ausführungen, mit und ohne Magnet. Sie können aus drei Materialien wählen: Standard-PVC (-M/-R), Soft-PVC (-MS) und Extended Life TPE (-ME). Zusätzlich sind gegenverschweißte Profile erhältlich, bei denen das Profil spiegelverkehrt verschweißt wird, sowie Profile mit einem extra starken Magneten. Sie können nach Material und Ausführung filtern oder nach Marke und Modell Ihres Geräts suchen.
So vergleichen Sie das richtige Profil
Das Wichtigste für die Auswahl des richtigen Flachprofils oder einer passenden Alternative ist die Arbeitshöhe und die Breite. Die Arbeitshöhe ist der Teil, der nicht unter der Platte/Befestigungsleiste liegt. Wenn die Arbeitshöhe zu stark abweicht, schließt die Tür nicht richtig. Es bleibt ein Spalt oder die Tür schließt nicht.

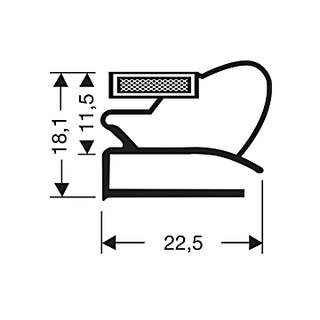

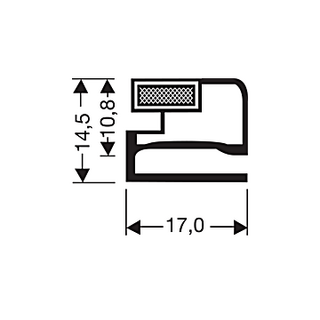

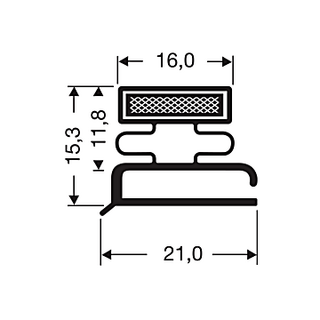

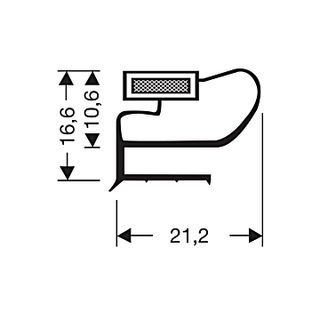

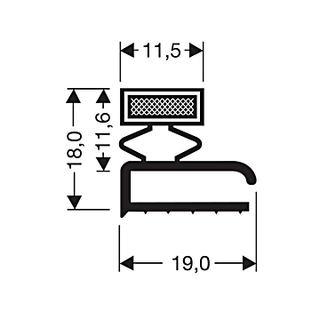

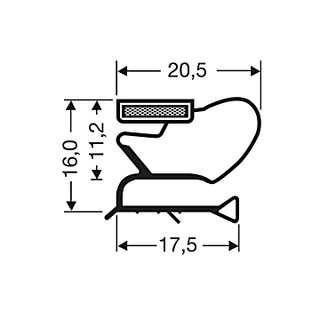

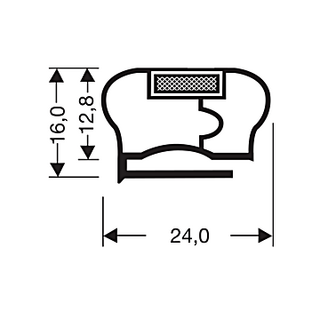

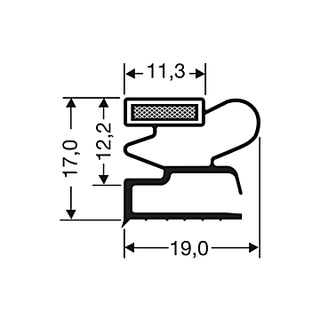

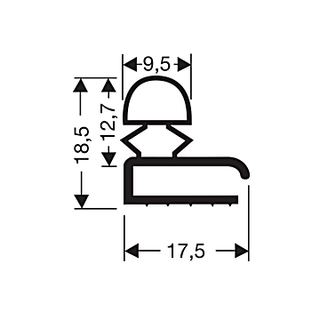

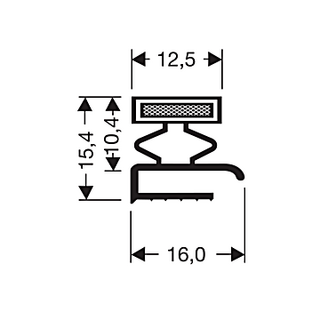

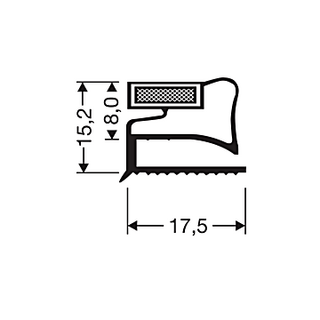

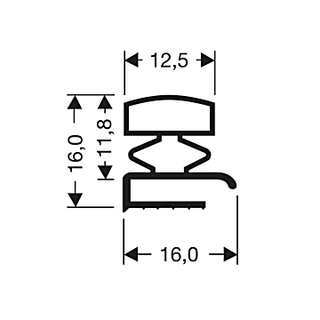

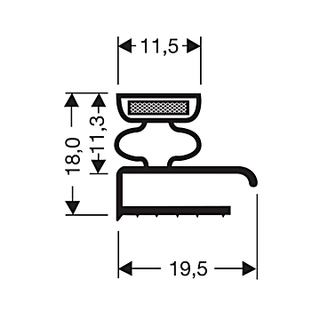

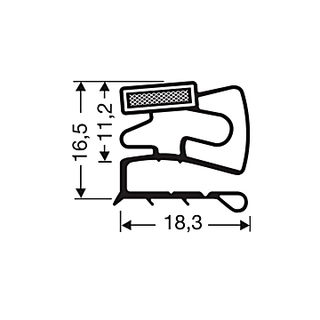

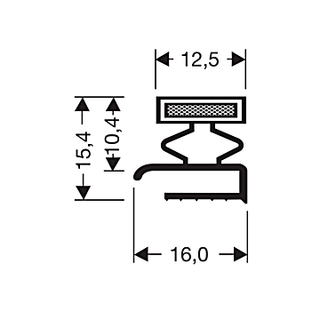

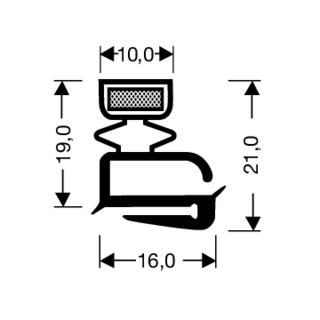

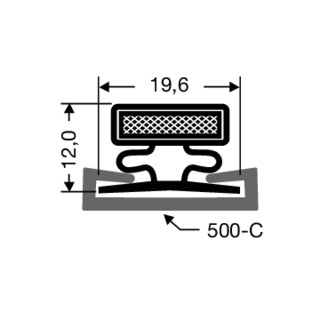

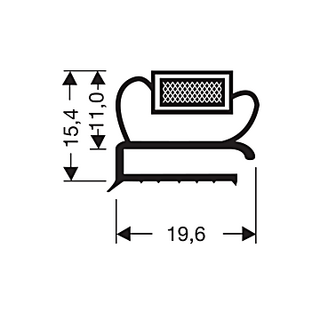

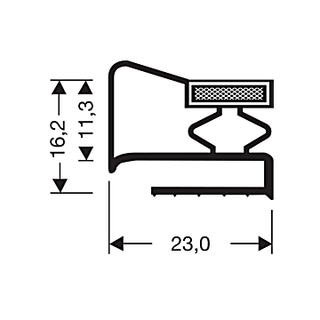

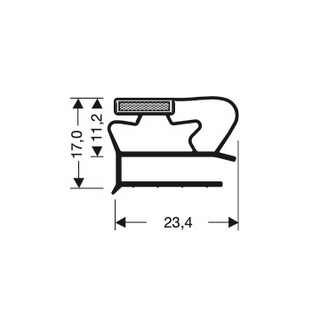

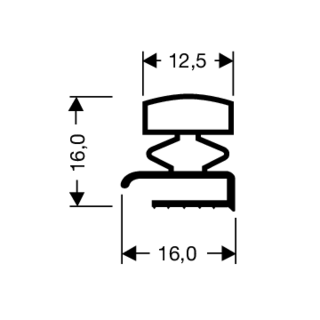

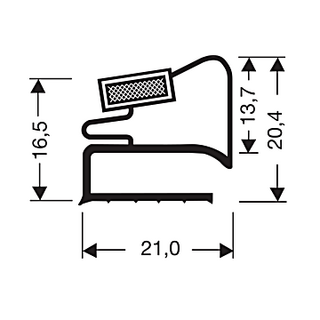

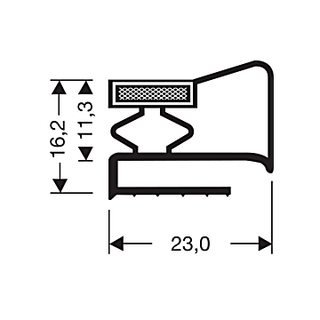

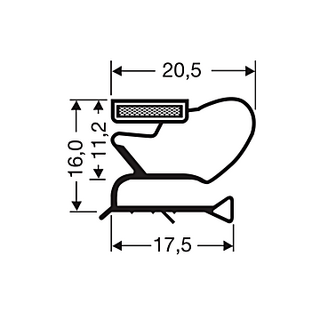

Auf den Zeichnungen auf der Website und im Katalog ist die linke Seite immer die Außenseite des Profils, sobald es in der Türdichtung verarbeitet ist.
Häufig gestellte Fragen zu Flachprofilen
Schauen Sie an der Basis der Türdichtung. Wenn sich dort eine Lasche befindet, die unter einer Platte oder Leiste geklemmt und verschraubt, vernietet oder geklammert wird, dann haben Sie ein Flachprofil. Wenn stattdessen ein Pfeil mit Widerhaken vorhanden ist, der in eine Nut klemmt, handelt es sich um ein Einsteckprofil.
Der Zusatz -M bedeutet, dass das Profil einen integrierten Magneten hat. Die Zusätze -A und -R weisen darauf hin, dass das Profil keinen Magneten enthält. Zusätzlich geben -MS und -ME das Material an: -MS steht für Soft PVC, -ME für Extended Life TPE. Dies ist relevant, da Sie beim Austausch dieselbe Ausführung wie das Originalprofil beibehalten möchten, es sei denn, Sie möchten bewusst eine andere Ausführung.
Suchen Sie dann nach einem passenden alternativen Profil mit derselben Arbeitshöhe und Breite. Sehen Sie sich die Erklärung auf Alternatives Profil suchen an. Sind Sie unsicher? Nehmen Sie gerne Kontakt auf, dann finden wir gemeinsam die richtige Lösung.
Flachprofile werden von vielen verschiedenen Herstellern von Kältetechnikgeräten verwendet. Das richtige Profil hängt von der genauen Bemaßung und Montageart der Tür ab, nicht nur von der Marke. Suchen Sie daher vorzugsweise nach Marke und Modell, oder messen Sie das vorhandene Profil aus und vergleichen Sie es mit unseren Zeichnungen.
Das ist bei Flachprofilen auf zwei Arten möglich. Sie messen die Außenmaße der Türdichtung oder den Abstand zwischen den Außenseiten des Magnetstreifens. Bei vielen Flachprofilen befindet sich der Magnetstreifen an der Außenseite des Profils (wenn Sie den Querschnitt betrachten) und diese Bemaßung stimmt somit mit den Außenmaßen überein. Wir haben hierfür ein praktisches Anleitungsvideo.
Ja, aber im Gegensatz zu Einsteckprofilen benötigen Sie hierfür Werkzeug und Geschick: einen Akkuschrauber oder Schraubendreher, eine Nietzange oder eine Klammerpistole, je nach Befestigungsart. Sehen Sie sich unser Anleitungsvideo an.
Bei DSU führen wir über 900 Marken; leider gibt es eine Vielzahl von Typnummern und es kommen ständig neue Modelle auf den Markt. Wenn die Typnummern bekannt sind, finden Sie diese auf der Markenseite. Wenn die Typnummer bei uns nicht bekannt ist, ist das kein Problem. Wir fertigen nämlich alles nach Maß. Bestimmen Sie das richtige Flachprofil und die Maße und nutzen Sie das Konfigurationstool, um die Bestellung aufzugeben. Geben Sie gegebenenfalls die Marke und Typnummer bei der Referenz an, damit wir unsere Informationen weiter vervollständigen können.
